Khiyaamada 55-0-55: Waa maxay sababta goobta dhismuhu ugu socoto 110 V laakiin waxay ka naxaysaa 55 kaliya

Hordhac - waxa ay tahay iyo waxa loogu talagalay

Bal qiyaas seesaw garoon lagu ciyaaro. Godka darbiga caadiga ah wuxuu la mid yahay munaarad keliya oo dheer: haddii aad taabato adigoo dhulka taagan, waxaad ku dhacaysaa waddo dheer oo khatar ah. Transformer-ka goobta dhismuhu waxa uu la mid yahay qaadashada munaaraddaas, isaga oo kala badh ka jaraya dhexda, oo ku xidhid barta goynta dhulka. Hadda dhinac kasta dhererkiisu waa kala badh. Qalabka korantada ayaa wali helaya farqiga dhererka buuxa ee u dhexeeya labada daraf (110 V) si uu si sax ah u shaqeeyo, laakiin haddii shaqaaluhu si lama filaan ah u taabto hal dhamaadka inta uu taagan yahay dhulka, dhibicdu waa nus kaliya - 55 V. Taasi "hoos u dhig" sida caadiga ah waa la badbaadi karaa. Taasi waa fikradda ka dambeysa qalabka jaalaha ah ee 110 V ee aad ku aragto goobaha dhismaha.

Mabda'a iyo noocyada

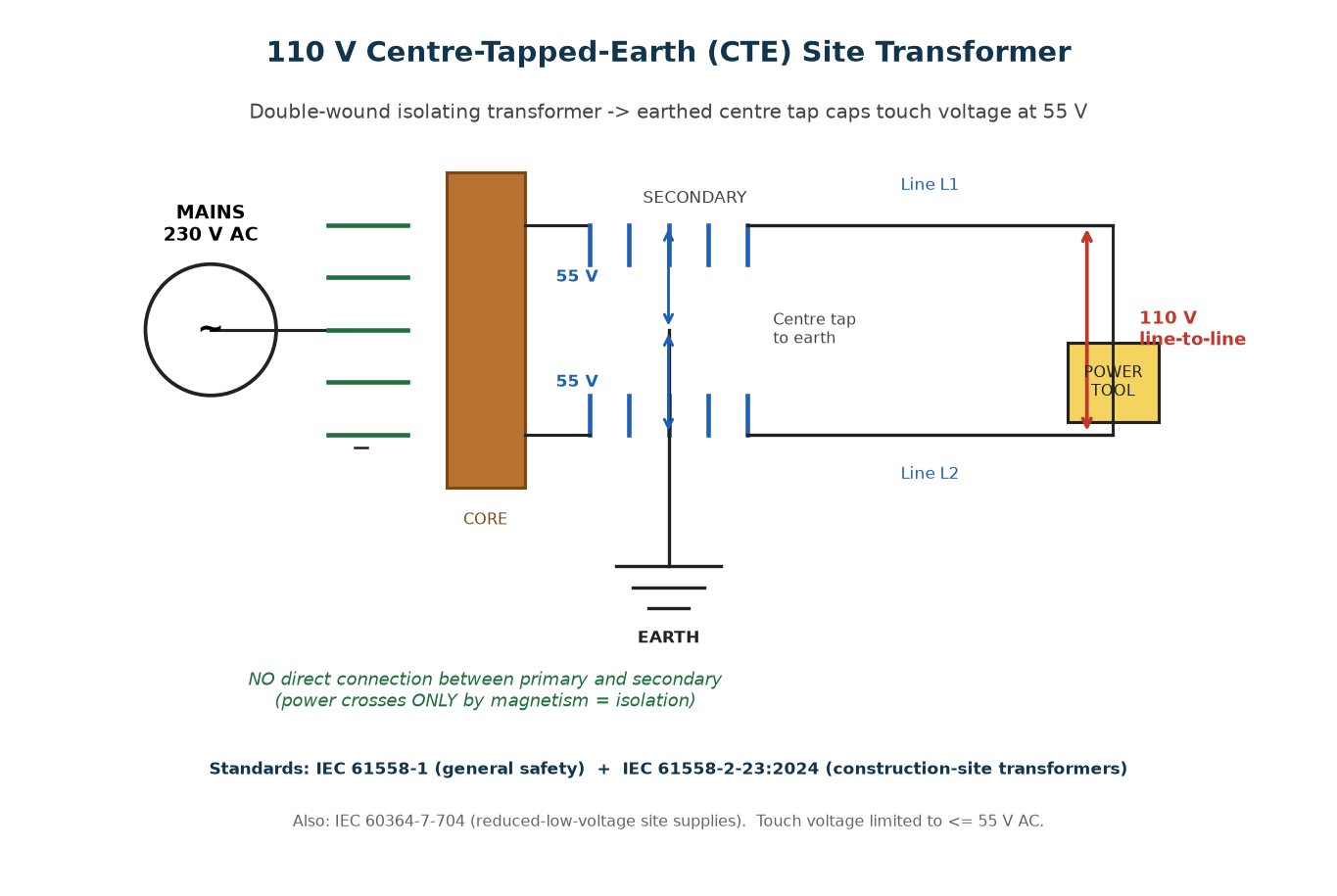

Transformer-ka goobtu waa koronto-dhaliye laba-dhaawac ah : 230 V (ama 400 V) dhexda dhexe iyo 110V secondary ma laha xiriir koronto oo toos ah - tamartu waxay ka gudubtaa magnetismka. Midka labaad waxa uu dhexda taabtay dhulka ("CTE"-nidaamka dhulka-dhexe-nidaamka), isaga oo u kala qaybinaya 110 V oo u kala baxa laba qaybood oo ah 55 V oo 180° ka baxsan wejiga. Korontada u dhaxaysa labada xariiq ee dahsoon waxay joogtaa 110 V (marka qalabku si caadi ah ayey u shaqeeyaan), laakiin kirishbooy kastaa waa 55 V oo kaliya dhulka (marka shooggu wuu xadidan yahay).

Tusaalaha codsiga

5 kVA oo la qaadan karo 230 V → 110 V Cutubka CTE wuxuu quudiyaa jaalaha BS EN 60309 (IEC 60309) saldhigyada laydhka, mishiinada iyo iftiinka goobta. Xadhkaha jaalaha ah ee kala duwan ayaa jidh ahaan ka hortagaya 110 qalab V in lagu qasbo sahayda 230 V, iyo 30 mA RCD ayaa lagu daraa lakabka labaad ee difaaca.

Halbeegyada muhiimka ah iyo xulashada (ingineerrada)

Unugyadan waxaa maamula IEC 61558-1 (badbaadada guud ee transformers) iyo IEC 61558-2-23: 2024 (shuruudaha gaarka ah ee transformers-ka iyo qaybaha korontada ee goobaha dhismaha). Xadka furaha ee heerka:

• Danab sahayda la qiimeeyay ≤ 1000 V AC; inta jeer ee lagu qiimeeyay ≤ 500 Hz.
• Wax soo saarka ≤ 25 kVA (hal-waji) ama 40 kVA (saddex waji).
Transformer-ka go'doominaya ee leh tuubada dhexe ee carrada waxa laga yaabaa inay lahaato ilaa 115 V sare, laakiin taabashadu waa inaanu ka badnayn 55 V AC .
• Noocyada badbaadada-go'doominta (SELV) waxay ku daboolan yihiin ≤ 50 V AC.
• Sababtoo ah goobuhu waa qoyan yihiin, boodh iyo qiyaas ahaan loo maamulay, halbeeggu wuxuu sidoo kale dalbanayaa dhismo adag - iska caabbinta saameynta (≈ 6 J) iyo ilaalinta gudaha sida caadiga ah IP44 (cutubyada la qaadi karo ee u muuqda IP54 daabacaadyada cusub).

Shuruudaha xulashada: cabbirka culeyska dhabta ah (VA, maaha W), dooro hal-ama saddex-waji, oo go'aanso haddii aad u baahan tahay 110 V CTE outlets ama SELV (≤ 50 V) run ah. Had iyo jeer sheeg unug shahaado siinaya IEC 61558-2-23, marna hoos u dhac guud ah.

Khalad guud

"110 V waa badbaado sababtoo ah waa danab yar." Tani waa khalad. 110 V inta u dhaxaysa kirishbooyada ayaa wali dili kara; Ilaalinta dhabta ah waa tuubada dhexe ee dhulka, ma aha tirada hoose. Transformer-ku waa inuu noqdaa nooc go'doomin ah oo laba-dhaawac ah oo shahaado siinaya IEC 61558-2-23 - waligeed autotransformer, kaas oo ka tagaya dhexda si toos ah ugu xiran dhinaca qalabka.

Xaqiiqo madadaalo leh

Labada qaybood ee 55 V ayaa koronto ahaan iska soo horjeeda (180° u dhexeeya). Daloolintu waxay arkaysaa 110 V oo buuxa iyaga oo dhan, haddana jidhkaaga-dhulku waligii ma arki karo wax ka badan 55 V - tuubada dhexe waxay si aamusnaan ah u kala badhaysaa khatarta iyada oo aan qalabku dareemin.
