Transformer-ka Yar ee Ku Bilaabaya Mashiinkaaga: Waa Maxay Sababta Uu Ugu Caban Yahay Faleebo, Maaha Watts

Ka fakar mashiinka bilawga ah ee baabuurka. Matoorku waxa uu ku shaqeeyaa si tartiib tartiib ah, laakiin isla markiiba aad furaha rogto, bilawga ayaa qulqulaya qulqul weyn ilaa jajab ilbiriqsi ah. Wareegga kontoroolka mashiinka warshaduhu waa sheeko isku mid ah. Ku dhex jira ku dhawaad ​​qalab kasta oo kasta, mishiinka CNC, wiishka, iyo guddida HVAC waa koronto-bixiye yar oo kontorool ah kaas oo u tallaabaya 480 V (ama 240 V / 600 V) ee geedka ilaa 24 V ama 120 V nabdoon si uu u socodsiiyo xiriiriyeyaasha, relays, solenoids, iyo PLC. Laakiin marka uu xidhidhiyaha xidho, waxa uu ku dubbayaa transformer-ka marar badan uu caadiyan yahay dhawr iyo toban millise seconds - iyo transformer-ka si khaldan u cabbiran waxa uu u dayn doonaa korontadu si aad u xun in relaysyada kale ay sii daayaan. Qalabkan yar ee aamusan, haddii si khaldan loo isticmaalo, wuxuu xidhi karaa dhammaan khadka wax soo saarka.

Mabda'a iyo noocyada

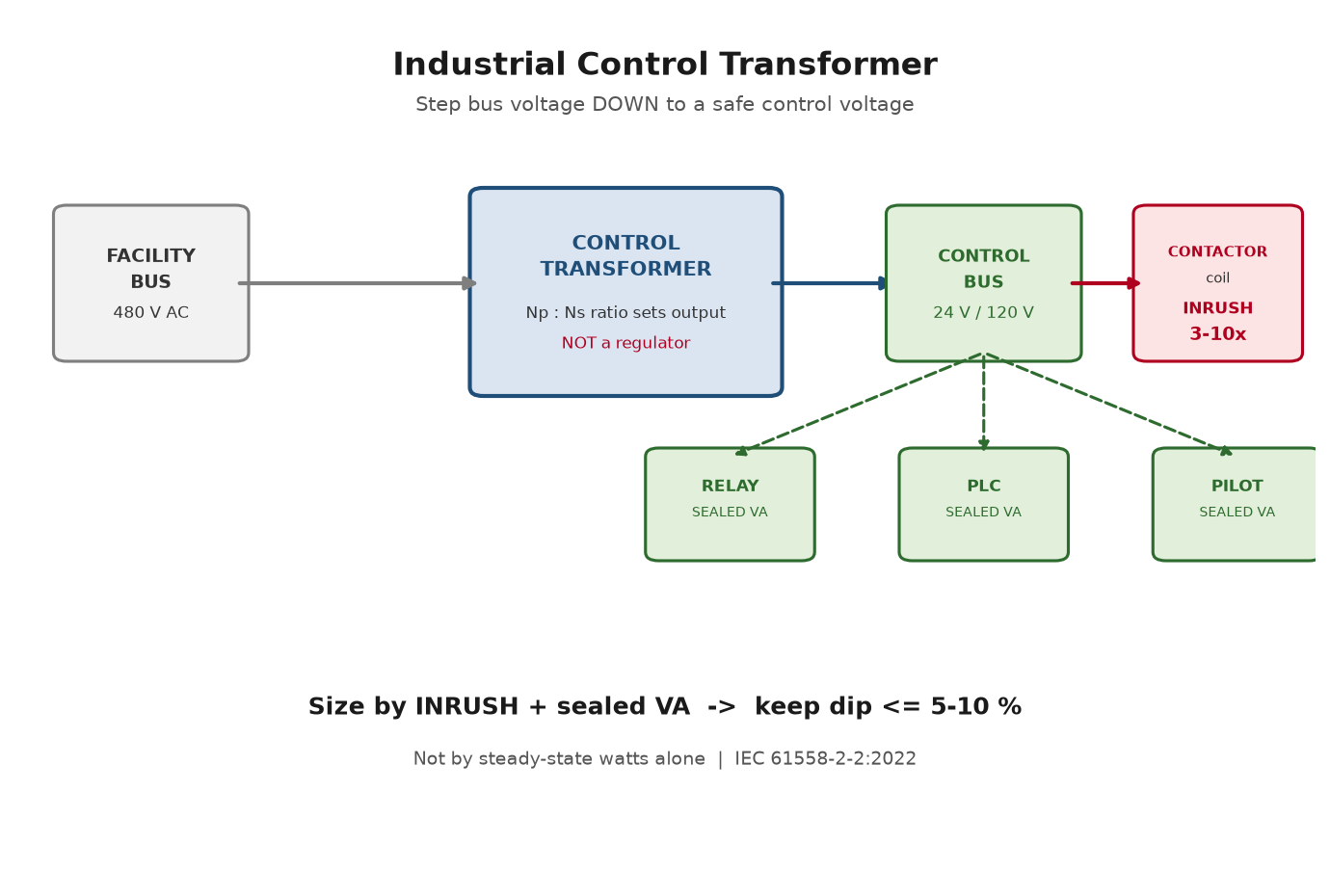

Transformer-ka kantaroolku waa koronto-bixiye gooni-gooni ah oo lagu dhisay soo-galin koronto-magneteedka caadiga ah: dabaysha aasaasiga ah ee baska xarunta, dabayl labaad oo keenaysa korantada kantaroolka iyadoo loo marayo saamiga leexashada. Maxaa ka dhigaya transformer- ka kantaroolka halkii uu ka ahaan lahaa unug hoos-u-dhac ujeedo-guud ah waa sida loo dhisay - kirishbooyada sare ee culus iyo xudunta u habaysan si ay uga badbaadaan dillaacyada gaaban ee soo noqnoqda ee qulqulaya daran iyada oo aan hoos u dhac xad-dhaaf ah lahayn. Ma aha nidaamiye danab; wax-soo-saarku waa waqtiyada saamiga leexashada.

Kala duwanaanshiyaha caadiga ah: furan (chassis) oo ka soo horjeeda dabaylaha daboolan; hal ama laba dugsi hoose iyo mid ama dual secondary ee dabacsanaanta danab; leh ama aan lahayn baloogyada fiyuuska. Qalabka korantada, transformer-ka kontoroolka toosan wuxuu hoos yimaadaa IEC 61558-2-2:2022

Injineerka - shuruudaha xulashada. Laba lambar ayaa xukuma cabbirka:

Shaabadaysan (oo socota) VA = wadarta rar kasta oo la hayo oo tamar leh (saxaha, sahayda PLC, nalalka tijaabada). Inrush VA = qalabka ugu wayn ee kor u qaadida Xidhiidhiyayaasha iyo gariiradaha solenoidku waxa ay sawiraan 3–10× kooda caadiga ah ee 30–50 ms , iyaga oo ku fadhiya awood hoose oo qiyaastii ah 0.2–0.4 (Rockwell iyo AutomationDirect waxa ay ku talinayaan in loo qaato 40%).

VA-ga loo baahan yahay = faleebo VA ah + shaabadaysan VA ee wax kasta oo kale, waana inaad ku ilaalisaa korantada faleebada ilaa ≤ 5-10 % si gariiradaha kale ay uga sarreeyaan qiyaastii 85 % korantada haynta . Dooro cabbirka heerka xiga ee NEMA: 50, 75, 100, 150, 200, 250, 300, 350, 500, 750, 1000 VA. Haddii sahaydu beddesho ± 5 %, cabbirka laga bilaabo 90 % tiirka sare; ±10% → tiirka 95 % Had iyo jeer ka tag ~ 20-25 % kaydka balaadhinta iyo kulaylka.

Heerarka. IEC 61558-2-2: 2022 (daabacaadda 3aad, beddelaya 2007) waxay dejisaa shuruudaha amniga gaarka ah iyo tijaabooyinka kontoroolka korantada iyo unugyada korantada oo ay ku jiraan - nooca qalalan, sahayda ≤ 1000 V AC, ≤ 500 Hz, ≤ 500 Hz, ≤ 25 kphase poly 4 kphase 61558-1:2017 . Waqooyiga Ameerika, NEMA ICS 2, UL 508A, iyo NEC Qodobka 430.72 ayaa sidoo kale khuseeya.

Tusaalaha codsiga

Qalabka kontoroolka mootada wuxuu hayaa: 3× NEMA Size 1 contactors (15 VA shaabadeeyey / 150 VA inrush kasta), 1× NEMA Size 2 contactor (25/250), 6 pilot nalalka (3 VA), 4 relays (5 VA), 2 timer (8 VA). Kiiskii ugu xumaa: Xiriiriyaha Size-2 ayaa soo qaadaya iyadoo wax kasta oo kale ay xiran yihiin. Loo baahan yahay VA = 250 + (3×15) + (6×3) + (4×5) + (2×8) = 349 VA . Iyada oo leh 25 % margin → 436 VA → dooro beddelka kontoroolka 500 VA ee caadiga ah. Taarikada magaceedu waa qiyaastii laba jeer culayska joogtada ah, haddana waa in ay raacdaa 250 VA oo degdeg ah iyada oo aan hoos loo dhigin baska 24 V ee ka hooseeya xajinta.

Xaqiiqda khaldan ee caadiga ah / madadaalo

Fikrad khaldan: "Waa uun transformer yar oo hoos u socda - ku dar watts." Khalad. Xadgudubka xiriiriyaha, ma aha wadarta gobolka deggan, ayaa xukumaya cabbirka; iska illow oo waxaad helaysaa meel-ka-baxyo qas ah mar kasta oo xidhiidhiye weyni tamarsiiyo. Transformer-ka kantaroolku ma nidaamiyo danab - "sharciga wanaagsan" kaliya macnaheedu waa hoos u dhac yar oo aan-load-ka-buuxa ah.

Xaqiiqo xiiso leh: Magaca taarikada VA waa qiimeynta joogtada ah . Isla 500 VA kontoroolka kontoroolka ayaa sida caadiga ah lagu qiimeeyaa inuu keeno dhowr jeer - ku dhawaad ​​2000-5400 VA si kooban, oo ah qodobka awoodda falitaan hoose - si loo nuugo qulqulka bilawga xiriiriyaha. Waa, dhab ahaan, si badheedh ah oo aad loogu dhisay culayska joogtada ah.
