Soo-saareyaasha ugu Fiican 2024: Xulashada ugu sarreeya

Doorashada inductor ma aha oo kaliya in la helo qiimeynta hadda ugu sareysa ama xirmada ugu yar. Waxaan u baahanahay inaan u dhigmo qaybta wareegga, inta jeer ee beddelka, kala duwanaanta heerkulka, iska caabinta DC, iyo booska guddiga la heli karo. Ciyaarta liidata waxay u horseedi kartaa kulayl xad dhaaf ah, beddelaad koronto aan degganayn, buuq la maqlo, ama xadiidka korantada oo aan u dhaqmin sidii la filayay. Inductor-ka saxda ah wuxuu siinayaa beddelaha kayd tamar ku filan iyadoo la xakameynayo khasaaraha. Hoos waxaa ku yaal qoysaska inductor ee la isku halayn karo oo ku habboon hawlaha naqshadeynta guud ee 2024. Nambarada qaybta iyo qiimeyntu waxay ku kala duwanaan karaan xirmo, sidaas darteed mar walba waxaan hubiyaa xaashida xogta soo saaraha ee ugu dambeysay ka hor inta aan la dhigin naqshadaynta wax soo saarka. Taxanaha Coilcraft XAL ee Beddelka Korontada Qoyska Coilcraft XAL waa ikhtiyaar adag oo loogu talagalay beddelayaasha DC-DC, xadiidka korontada FPGA, kontaroolada warshadaha, iyo qalabka ku shaqeeya baytari. Taxanaha waxaa ku jira inductors koronto gashan oo leh iska caabin hoose oo DC ah. Gaashaanka waxay kaa caawinaysaa yaraynta saaxadda birlabka ah ee ku wareegsan qaybta, kaas oo taageeri kara qaabaynta guddiyada nadiifka ah marka inductor uu fadhiyo meel u dhow dareemayaasha, khadadka isgaarsiinta, ama wareegyada maqalka. Inta badan waxaan eegaa qodobada soo socda marka aan dib u eegayo qayb XAL ah: - Qiimaha soo jiidashada ee hoos yimaada hawlgalka hadda la filayo - Saturation current at the peak ripple current - Heerkulka kor u kaca ee culeyska joogtada ah - caabbinta DC iyo luminta naxaasta - Dhererka xirmada iyo caadka A 4.7 µH ama 10 µH qayb ayaa si fiican ugu shaqayn karta jaangooyaha beddelka, laakiin qiimaha saxda ah, korantada wax-soo-saarka. Naqshad kale ka koobiyaynta qiimaha waxay abuuri kartaa jahawareer aan loo baahnayn ama jawaab ku meel gaar ah oo gaabis ah. Qoyska XAL waa doorasho la taaban karo marka waxqabadka kulaylka iyo faragelinta korantada ee hooseeya ay arrintu tahay. ## Würth Elektronik WE-PD iyo WE-MAPI Taxanaha Würth Elektronik waxay siisaa qoysas koronto oo dhowr ah oo loogu talagalay beddelayaasha is haysta iyo nidaamyada ku xiran. Taxanaha WE-PD waxaa caadi ahaan loo isticmaalaa wareegyada sahayda korontada, halka qoyska WE-MAPI ay bixiyaan ikhtiyaaro qaabaysan oo is haysta oo looxyada xaddidan. Inductors la qaabeeyey waxay faa'iido yeelan karaan markaan u baahdo: - Raad is haysta - Qaab dhismeed birlab ah oo gaashaan leh - Xoog farsamaysan oo joogto ah - Dhawaqa dhawaaq yar ee codsiyada ku habboon Baaxadda WE-MAPI waxay dabooshaa inductance badan iyo ikhtiyaarrada hadda jira. Waxay ku haboonaan kartaa aaladaha la qaadi karo, looxyada kantaroolka, iyo hagayaasha-load-of-load. Waxaan fiiro gaar ah u yeeshaa farqiga u dhexeeya hadda la qiimeeyay, hadda saturation, iyo heerkulka-kor u kaca hadda. Qiimayaashani waxay qeexayaan xad kala duwan. Qayb ayaa laga yaabaa inay muujiso shax sare oo hadda jira oo ku jira hal xaalad tijaabo ah, halka naqshadda dhabta ah ay ka sii kululaanayso heerkulka deegaanka, socodka hawada, ama ilo kulaylka dhow. Qalabka khadka tooska ah ee Würth iyo xogta tixraaca ayaa sidoo kale caawin kara inta lagu jiro heerka xulashada, laakiin go'aanka kama dambaysta ah wuxuu wali u baahan yahay inuu raaco hagaha naqshadaynta soo saaraha. Taxanaha SRP ee tareenada-Hadda Sare waxay soo bandhigaan koronto-dhaliyeyaasha SRP waxay ku habboon yihiin codsiyada u baahan waddo-sare oo hadda jirta oo ku jirta xirmo buuran oo is haysta. Kala duwanaanshaha waxa ku jira gashaantimo, badh-gaashaamo, iyo doorashooyin la qaabeeyey, taas oo ku xidhan qoyska gaarka ah. Waxa laga yaabaa in aan u tixgeliyo qayb SRP ah: - Processor-ka sahayda korantada - Qaybaha kantaroolka baabuurta - Wareegyada maaraynta baytariga - looxyada tamarta warshadaha - beddelayaasha sarifka lacagaha ee hadda jira walaaca ugu muhiimsani waa kulayl. Iska caabbinta DC ee hooseeya waxay caawisaa dhimista luminta xakamaynta, haddana qaabka guddiga naxaasta, socodka hawada, iyo inta jeer ee beddelka ayaa weli saameynaya heerkulka. Naqshadaynta baabuurta waxay u baahan tahay daryeel dheeraad ah. Qaybta la xushay waa in ay u dhigma heerka heerkulka, baahiyaha gariir, shuruudaha dahaarka, iyo heerka u-qalmitaanka nidaamka. Qayb loo isticmaalo tusaalaha shaybaadhka waxa laga yaabaa inaanay buuxin shuruudaha gudaha qolka matoorka ama xidhitaanka xakamaynta korantada. Bourns waxay siisaa qaloocyada korantada oo faahfaahsan qaybo badan. Waxaan u isticmaalaa qaloocyadaas si aan u qiyaaso goobta hawlgalka halkii aan ku tiirsanaan lahaa oo keliya cinwaanka qiimaha hadda. ## Murata LQH iyo Taxanaha DFE ee Aaladaha Isafgaradka ah Murata's LQH iyo qoysaska DFE ayaa faa'iido leh marka booska looxa uu xaddidan yahay. Taxanahan ayaa daboolaya inductors koronto oo la qaadi karo elektaroonigga, nidaamyada ku dhex jira, iyo korantada yaryar. Inductors-ka kooban ayaa kaa caawin kara yaraynta cabbirka badeecadda, laakiin baakadaha yaryar waxay inta badan abuuraan xadad kulayleed adag. Waxaan fiiriyaa kor u kaca heerkulka culeyska la filayo waxaanan barbardhigayaa booska bannaan ee ku wareegsan qaybta. Inductors Murata ayaa laga yaabaa inay ku habboonaato: - Qalab la xidhan karo - Aaladaha cabbirka la qaadi karo - Alaabooyinka isgaadhsiinta yaryar - Unugyada kontoroolka ku shaqeeya baytari - Qalabka dareemayaasha is haysta ee tareenka tamarta yar, qayb yar ayaa laga yaabaa inay ku habboon tahay. Tareenka hadda-sare ee tareenku waxa uu u baahan karaa xidhmo ka sii weyn xitaa marka qaabayntu muujinayso isla qiimaha inductance. Qaabka jireed sidoo kale waa muhiim. Inductor-ka waxaan ku hayaa meel u dhow maamulaha beddelka oo waxaan raacaa wareegtada hadda lagu taliyey ee xaashida xogta maamulaha. Tani waxay yarayn kartaa saamaynta dulin ee aan loo baahnayn waxayna hagaajin kartaa habdhaqanka heerka awoodda. ## TDK SPM iyo Taxanaha VLS ee Nakhshadeynta Awood-hooseeya TDK waxay bixisaa koronto la dubay iyo silig boog ah oo ka kala yimid qoysaska SPM iyo VLS. Qaybahaan waxaa loo adeegsadaa wareegyada maamulka awooda halka cabbirka, gaashaanka birlabeedka, iyo maaraynta hadda loo baahan yahay in la isku dheellitiro. Taxanaha SPM wuxuu ku habboonaan karaa maamulayaasha buck-ka iyo biraha korantada processor-ka. Kala duwanaanshaha VLS waxaa ku jira xulashooyin is haysta oo loogu talagalay wareegyada korantada yaryar. Marka aan ka shaqeeyo naqshad hoose oo sanqadh, waxaan dib u eegaa: - Inductor dhismaha - Maaddada muhiimka ah - iska caabinta DC - dabeecadda qaylada maqalka ah - Ripple current - Xaaladaha rakibida makaanikada lafteeda ayaa laga yaabaa inaanay ahayn isha kaliya ee qaylada. Xirmooyinka dhoobada, geesaha beddelka, dulinnada qaabeynta, iyo hab-dhaqanka xakamaynta-loop waxay dhammaantood gacan ka geysan karaan dhawaaqa maqalka ama korantada. Inductor-ka la qaabeeyey ayaa laga yaabaa inuu yareeyo gariir farsamo oo ka mid ah noocyada kale ee dhismaha, laakiin ma dammaanad qaadayso hawlgalka aamusnaanta ee wareeg kasta. Waxaan tijaabiyaa guddiga la soo ururiyey oo ku hoos jira culeysyo kala duwan halkii aan ka xukumi lahaa qaybta magaceeda oo keliya. ## Sumida CDR iyo Taxanaha CDRH ee loogu talagalay beddelayaasha DC-DC Sumida waxay leedahay xulasho ballaadhan oo ah inductors koronto oo loogu talagalay macaamiisha elektiroonigga ah, qalabka baabuurta, alaabada isgaarsiinta, iyo naqshadaha warshadaha. Qoysaska CDR iyo CDRH waa dookhyada caadiga ah ee beddelka DC-DC. Inductors-yadan ayaa lagu heli karaa cabbirro kala duwan oo xirmo ah iyo kala duwanaansho hadda. Taasi waxay ka dhigaysaa mid faa'iido leh marka naqshaduhu u baahan yahay dheelitirnaanta la xakameeyey ee u dhexeeya aagga guddiga iyo waxqabadka kulaylka. Caadi ahaan waxaan isbarbardhigaa dhowr qaybood oo Sumida ah anigoo abuuraya miis doorasho oo yar: | Shayga | Maxaan hubiyaa | |---|---| | Inductance | Qiimaha hadda shaqeeya | | Saturation hadda | Xawaaraha ugu sarreeya ka hor inta aysan dhicin inductance | | Heerkulka-kor u kaca hadda | Kuleylinta iyadoo la raacayo habka tijaabada alaab-qeybiyaha | | DCR | Burburka naxaasta iyo korontadu hoos u dhacdo | | Cabbirka | Dhererka, dhererka, ballaca, iyo qaabka suufka | | Heerkulka shaqada | Kala duwanaanshaha jawiga iyo is-kuleylinta | Jadwalkan fudud ayaa ka hortagaya qaladka guud: xulashada qayb ku salaysan kaliya inductance magac ahaan. ## Sida aan u Doorto Inductor-ka Saxda ah Waxa aan u isticmaalayaa xaashida xogta beddelka barta bilowga. Alaab-qeybiyaha maamuluhu wuxuu inta badan ku taliyaa noocyo kala duwan oo qiyam ah inductance wuxuuna bixiyaa bartilmaameedka hadda jira. Ka dib waxaan ku qiyaasaa inductor-ka hadda oo uu la socdo isla'egyada maamulaha. Beddelaha buck-ka aasaasiga ah, natiijadu waxay ku xidhan tahay danab gelin, danab wax soo saar, inta jeer beddelka, inductance, iyo wareegga waajibaadka. Hadda ugu sarreysa ayaa muhiim ah: ** Hadda ugu sarreeya ee hadda jira = hadda culeyska + kala bar hadda ripple** Qaybta la doortay waxay u baahan tahay xad ku filan oo ka sarreeya kan ugu sarreeya. Haddii xudunta udub-dhexaadku u soo dhawaado saturation, inductance ayaa hoos u dhici karta waxaana kor u kici kara qulqulka hadda jira. Taasi waxay kordhin kartaa kulaylka waxayna culays dheeraad ah saari kartaa qaybaha beddelka. Waxaan sidoo kale hubinayaa shuruudaha soo socda: - Culayska ugu badan - Ugu yaraan iyo ugu badnaan koronto gelin - Bilawga hadda - Load jawaab-celinta ku-meel-gaadhka ah - Heerkulka ugu sarreeya ee jawiga - Hawo-socodka hawada-xiran - Ilaha kulaylka ee dhow - cimriga badeecada la filayo Boodhka ka shaqeeya heerkulka qolka wuxuu u dhaqmi karaa si ka duwan gudaha xayndaab xiran. Waxaan tijaabiyaa inductor-ka meel u dhow culeyska sare ee nidaamka iyo xadka heerkulka. ## Tusaale Wax ku ool ah Waxaan mar dib u eegay isku-beddele 12 V ilaa 5 V ah oo loogu talagalay guddi kontorool oo xidhan. Naqshadaynta bilawga ah waxay isticmaashay inductor yar oo ah 10 µH sababtoo ah qiimaha inductance ayaa u dhigma hagaha nidaamiyaha. Wareeggu wuxuu shaqeeyay inta lagu jiro tijaabada culeyska iftiinka. Markay rar sare marayso, inductor-ku waxa uu noqday mid si muuqata u diirran waxana kor u kacay wax soo saarku. Dhibaatadu ma ahayn qiimaha 10 µH magaca ah. Qaybta la doortay waxay lahayd iska caabin sare oo DC ah iyo xad ka yar hadda marka loo eego codsiga loo baahan yahay. Inductor weyn oo gaashaan leh oo leh iska caabin hoose ayaa hagaajiyay natiijada heerkulka. Looxa waxa uu u baahday isbedel qaabayn yar, laakiin xadiidka korantada waxa uu noqday mid xasiloon marka la rarayo. Tusaalahani wuxuu muujinayaa sababta nambarka qaybtu uu muhiim u yahay inta uu le'eg yahay qiimaha inductance. Khaladaadka Xulashada Caadiga ah Hal qalad oo caadi ah ayaa ah isbarbardhigga qiimeynta hadda ee soo saarayaasha kala duwan sidii iyagoo isticmaalaya qaab tijaabo ah oo isku mid ah. Had iyo jeer isku si uma qeexaan xadka dheregista iyo kuleylka. Khalad kale ayaa ah iska indho-tiridda heerkulka. Iska caabbinta naxaasta ayaa kor u kacda marka heerkulku kordho, sidaas darteed lumista korontada way kori kartaa inta lagu jiro hawlgalka. Nashqadaha qaar ayaa sidoo kale dhigaya induktarka aad uga fog maamulaha. Jidka hadda dheer wuxuu kordhin karaa wareegga wareegga wuxuuna ku dari karaa buuq aan loo baahnayn. Khaladka kama dambaysta ahi waa doorashada qayb ku habboon qaab-dhismeedka laakiin maaha habka wax-soo-saarka. Cabirka suufka, dhererka qaybta, astaanta alxanka, diiqad farsamo, iyo helitaan alaab-qeybiye dhamaantood waxay mudan yihiin taxadar ka hor intaan la sii dayn. ## Xulashada ugu Wanaagsan Waxay kuxirantahay Qaybaha Wareegga Coilcraft XAL waxay ku habboon yihiin biraha korantada halkaasoo iska caabin hooseeya iyo gaashaanka birlabeedka ay muhiim u yihiin. Würth WE-PD iyo qoysaska WE-MAPI waxay bixiyaan fursado loogu talagalay naqshadaha beddelka. Bourns SRP inductors ayaa taageeri kara codsiyada hadda jira. Murata LQH iyo qaybaha DFE waxay ku habboon yihiin badeecooyin badan oo meel bannaan ah. TDK SPM iyo qoysaska VLS ayaa faa'iido leh marka cabbirka, hadda, iyo qaylada loo baahan yahay in la isku dheellitiro. Sumida CDR iyo taxanaha CDRH waxay bixiyaan doorashooyin ballaadhan oo loogu talagalay beddelka DC-DC. Uma dhaqmo hal qoys sidii jawaabta saxda ah ee mashruuc kasta. Waxaan isbarbar dhigayaa qalooca korantada, xogta kulaylka, xadka xirmada, iyo hagida qaabeynta ee ka soo horjeeda xaaladaha dhabta ah ee hawlgalka. Doorashada ugu badan ee la isku hallayn karo waa soo-saareha ku dhex jira xadka korantada iyo kulaylka ee looxa la dhammeeyey, ma aha oo keliya qaybta lambarka hadda ugu weyn ee bogga badeecada.

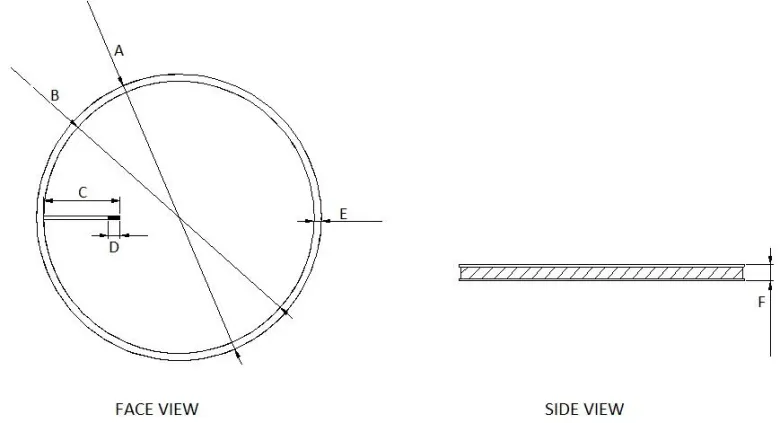

Doorashada inductor ee wareegga korantada waxay dareemi kartaa ka adag sidii la rabay. Qayb ayaa laga yaabaa inay ku habboonaato PCB-ga, muujiso qiime ku habboon inductance, oo weli aad u kululaanaysa, lumin waxtarka, ama abuurto buuq aan loo baahnayn. Inductors waxaan ku eegaa baahiyaha wareegga: hadda, inta jeer ee beddelka, heerkulka, cabbirka, iyo qiimaha. Doorashada ugu fiican had iyo jeer ma aha qaybta leh qiimeynta hadda ugu sareysa ama xirmada ugu yar. Waa qaybta ka dhigaysa in wareeggu ku xasilo xaaladdiisa shaqo ee dhabta ah. ## Waxa inductor-ku uu ka sameeyo wareegyada Inductor-ku waxa uu ku kaydiyaa tamarta goob magnetic field ,waxana uu soo daayaa tamartaas marka uu isbedelku socdo. Xakamaynta beddelka, waxay ka caawisaa u beddelka qaab-dhismeedka hirarka buuqa badan una beddelo wax soo saar xasilloon. Waxa laga yaabaa inaad ka hesho inductors gudaha: - Beddelayaasha Buck- Bedelayaasha Kobcinta - Aaladaha ku shaqeeya baytariga - Darawalada LED-ka - Alaabta xakamaynta baabuurta - Qalabka maqalka - filtarrada EMI - Nidaamyada awoodda baabuurta - Qalabka xakamaynta warshadaha Qiimaha inductance, oo lagu cabbiro microhenries, wuxuu saameeyaa qulqulka hadda jira iyo jawaabta ku-meel-gaarka ah. Qiimaha weyni wuxuu yarayn karaa qulqulka, laakiin sidoo kale wuxuu kordhin karaa cabbirka, caabbinta, iyo qiimaha. Qiimaha yar ayaa taageeri kara isbeddellada hadda socda ee degdegga ah, in kasta oo hadda ripple uu sare u kaco. Isku-dheelitirkaas ayaa qaabeeya habka xulashada. ## Xulashada inductor adag ee codsiyada kala duwan Ma jiro inductor kaliya oo ku habboon naqshad kasta. Caadi ahaan waxaan kooxeeyaa xulashooyinka jira aniga oo isticmaalaya kiis. ### Inductors koronto gaashaman oo loogu talagalay beddelayaasha DC-DC Inductors-ka korantada gaashaanka ayaa ah doorasho caadi ah oo loogu talagalay beddelayaasha buck iyo kor u qaadista. Goobtooda birlabeedku aad bay u kooban tahay, taas oo kaa caawin karta yaraynta faragelinta u dhow dareemayaasha, anteenooyinka, iyo raadadka calaamadaha. Qoysaska caanka ah ee wax soo saarka sida Murata, TDK, Coilcraft, Würth Elektronik, Bourns, Vishay, iyo KEMET waxay daboolayaan noocyo badan oo hadda iyo cabbir ah. Taxanaha saxda ah waa in laga doortaa xaashida xogta halkii laga dooran lahaa magaca astaanta oo keliya. Korontada gaashaanka leh ayaa laga yaabaa inay ku habboonaato: - Xakamaynta korantada kumbuyuutarka - Elektrooniga la qaadi karo - Looxyada ku dallaca batteriga - Xadiidka korantada ee FPGA - Nidaamyada kontoroolka ku duugan Waxaan fiiro gaar ah u yeeshaa saturation hadda iyo kor u kaca heerkulka. Qayb lagu qiimeeyay 10 A waxa laga yaabaa in aanay keenin wakhtigaas xaalad kasta oo hawleed. Qaar ka mid ah soosaarayaasha ayaa taxaya hadda iyadoo lagu salaynayo kororka heerkulka la cayimay, halka kuwa kalena ay ku taxayaan hadda hoos u dhaca inductance gaar ah. Qiimayntani waxay qeexaysaa xad kala duwan. ### Inductors-ka sare ee nidaamka baabuurta iyo warshadaha Baabuurta iyo looxyada warshaduhu inta badan waxay la kulmaan heerkul ballaaran oo kala duwan, gariir, iyo isbeddello waaweyn oo culeys ah. Soo-saareyaasha nidaamyadani waxay u baahan yihiin wax ka badan qiimaha magac ahaan ku habboon. Jeegaga waxtarka leh waxaa ka mid ah: - Kala duwanaanshaha heerkulka hawlgalka - Xogta tijaabada gariirka - iska caabinta DC - dabeecadda qoyaanka - caabbinta qoyaanka - Heerka aqoonta - Awoodda xirmada - Habka fashilka ee beddelaha baabuurta ee 12 V ilaa 5V, kama dooranayo qaybta heerka heerkulka hadda jira oo keliya. Gariiradu waxa ay ku socon kartaa 25°C shaybaadhka oo waxa ay wajihi kartaa heerkul sare oo gudaha ah gudaha xayndaab xidhan. Iska caabbinta hoose ee DC waxay yarayn kartaa luminta tabka. Xirmo weyn ayaa sidoo kale laga yaabaa inay si waxtar leh u faafiso kulaylka. Ganacsiga saxda ah wuxuu ku xiran yahay booska guddiga iyo naqshadeynta kulaylka. ### Inductors yaryar oo loogu talagalay qalabka elektiroonigga ah ee is haysta Booska ayaa inta badan ah xannibaadda ugu weyn ee taleefannada, qalabka la xidho, dareemayaasha, iyo looxyada kontoroolka is haysta. Inductors-ka yar ee lakabyada badan ayaa kaa caawin kara dhimista aagga guddiga, inkastoo awooddooda hadda ay xaddidan tahay marka la barbar dhigo qaybo waaweyn oo nabar ah ama silig. Inductors-kani waxa ay faa'iido u leeyihiin: - Badelayayaasha rarka yar-yar - shabakadaha u dhigma RF - Xadiidka korantada - Aaladaha caafimaadka la qaadi karo - Alaabooyinka IoT ee is haysta Waxaan fiiriyaa inta jeer ee is-qabashada ah marka inductor loo isticmaalo soo noqnoqoshada sare. Halkaa ka sarraysa, waxa laga yaabaa in qaybtu ay joojiso u dhaqmidda sida inductor ku habboon. Awoodda dulinku waxay noqotaa mid saamayn badan leh, jawaabta shaandhada la filayo way isbeddeli kartaa. ### Inductors silig boogaha kaydinta tamarta sare Inductors Wire-boound inductors inta badan waxay bixiyaan maaraynta ka xoog badan hadda iyo qiimaha inductance ka sarreeya qaybo badan oo aad u yar. Waxaa laga yaabaa inay qaataan meel bannaan, laakiin mugga dheeraadka ah wuxuu taageeri karaa xakamaynta kulaylka wanaagsan iyo kaydinta tamarta. Waxay u noqon karaan kuwo ku habboon: - Darawalada LED-ka beddelayaasha awoodda dhexdhexaadka ah - Nidaamyada baytariyada - filtarrada maqalka - Wareegyada xakamaynta mootooyinka Qaabka dabayshu wuxuu saameeyaa caabbinta, luminta birlabka, iyo qaylada. Qayb ka samaysan silig-dhaawac ayaa bixin karta ilaalin farsamo oo wanaagsan, halka dhismaha furan uu yeelan karo dabeecad kulayl oo kala duwan. Waxaan isbarbar dhigayaa xogta buuxda ee korontada iyo farsamada ka hor intaanan dooran. ### Kuullaha ferrite ee sanqadha soo noqnoqonaya Waxaa loogu talagalay in lagu xakameeyo buuqa soo noqnoqda, oo badanaa ku jira xadhkaha korontada ama calaamadaha. Kuul ferrite ah ayaa laga yaabaa inuu ku habboon yahay: - shaandhaynta sahayda dhijitaalka ah - Xadhkaha korantada USB - Qaybaha kamaradaha - Isku-xidhka maqalka - Xargaha dareemayaasha Caqabadadeedu waxay isku beddeshaa soo noqnoqoshada iyo hadda. Kuul u eg mid ku habboon 100 MHz ayaa laga yaabaa inuu u dhaqmo si ka duwan inta jeer ee hoose ama culeyska sare ee DC. Waxaan dib u eegis ku sameeyaa qalooca impedance, la qiimeeyay hadda, iyo iska caabinta DC wada jir ah. ## Sida aan u barbar dhigo inductors Isbarbardhigga faa'iidada leh wuxuu ka bilaabmaa wareegga, maaha liiska wax iibsiga. ### 1. Xaqiiji inta u dhaxaysa inductance-ka koontaroolaha beddelaha ayaa inta badan bixiya kala duwanaansho lagu taliyey. Ku-dhawaadista xadkaas waxay gacan ka geysataa sii wadista jawaab-celinta hadda jirta iyo kantaroolka la doonayo. Haddii qiimaha la doortay uu aad u hooseeyo, wareeggu wuxuu muujin karaa: - Ripple-ka sare ee hadda jira - Wax soo saar badan - Dhaqdhaqaaqa ugu sarreeya - buuqa korantada ee sarreeya - Culayska dheeraadka ah ee qaybaha beddelka Haddii qiimuhu aad u sarreeyo, beddeliyuhu wuxuu u jawaabi karaa si tartiib ah ama wuxuu u baahan karaa qayb weyn. ### 2. Xisaabi wakhtiga ugu sarreeya Celceliska culayska hadda socda ma sheegayo sheekada oo dhan. Inductor-ku waxa kale oo uu sido qulqulka qulqulka. Beddelaha lacagta aasaasiga ah, hadda ugu sarreeya waxaa lagu qiyaasi karaa sida: ** Hadda ugu sarreysa = Load hadda + Ripple hadda ÷ 2 ** Naqshad wax ku ool ah waa in ay ka tagtaa qolka inta u dhaxaysa hadda ugu sarreeya ee la filayo iyo xadka saturation inductor. Margin-kani waxa uu caawiyaa xisaabinta kala duwanaanshaha gelinta, heerkulka, dulqaadka qaybaha, iyo isbeddelada rarka degdega ah. Ula dhaqmo qulqulka qulqulka hadda sidii bar hawlgal oo bartilmaameed ah. ### 3. Dib u eegis iska caabbinta DC ee DC waxay abuurtaa luminta naxaasta: luminta awoodda = Hadda² × DCR Farqiga iska caabbinta yar wuxuu soo saari karaa isbeddel heerkul la dareemi karo oo nashqad sare leh. Tani waxay khusaysaa badeecadaha batteriga, halkaas oo korantada ka luntay inductor ay yarayso wakhtiga shaqada. Qayb DCR hoose leh ayaa laga yaabaa inay ku kacdo wax ka badan ama waxay qabsan kartaa meel ka badan. Waxaan isbarbar dhigayaa kharashka qaybta dheeraadka ah iyo tamarta la keydiyay iyo culeyska kulaylka oo hooseeya. ### 4. Hubi kor u kaca heerkulka qiimaynta inductor inta badan waxay ku xidhan tahay heerkulka. Qayb ka shaqeysa 2 A oo ku taal sabuuradda tijaabada ayaa laga yaabaa inay si kala duwan u qabato gudaha badeecad cufan leh socodka hawadu xaddidan tahay. Waxaan dib u eegis ku sameeyaa: - Heerkulka kor u kaca marka la qiimeeyo hadda - Heerkulka deegaanka - Ilaha kulaylka ee u dhow - Meesha Copper ee ka hooseysa qaybta - socodka hawada ama xaaladaha xidhitaanka Qaabka PCB wuxuu bedelayaa waxqabadka kulaylka. Aag naxaas ah oo ballaaran oo ku xiran suufka ayaa kaa caawin kara fidinta kulaylka, inkastoo qaabka dhulka lagu taliyey uu hagayo qaabka. ### 5. Hubi habdhaqanka saturation Saturation waxay dhacdaa marka xudunta magnetic-ku aanu u kaydin karin tamarta hab toosan. Inductance ayaa markaa hoos u dhacda, oo hadda waxay u kici kartaa si ka dhaqso badan sidii la filayay. Taasi waxay u horseedi kartaa: - Hadda beddelka sare - Kuleylka dheeriga ah - Degenaansho la'aanta korantada ee soo baxda - buuqa la maqlo - Dhacdooyinka ilaalinta Qalooca xaashida xogta ayaa ka faa'iido badan hal lambar oo saturation ah. Waxaan eegayaa sida inductance isu beddesho inta la filayo hadda iyo heerka heerkulka. ### 6. Iswaafaji inta jeer ee beddelka walxaha muhiimka ah, naqshadaynta dabaylaha, iyo inta jeer ee is-qabashada waxay saameeyaan waxqabadka soo noqnoqda sare. Inductor loogu talagalay beddelaha tamarta-soo noqnoqda hoose waxaa laga yaabaa inuusan si fiican ugu shaqeyn wareegga RF. Nidaamiyaha beddelka, waxaan isbarbar dhigaya inta jeer ee hawlgalka iyo: - Xogta khasaaraha muhiimka ah - iska caabbinta AC - Inta jeer ee is-qabashada - qalooca qalooca - Shuruudaha tijaabada soo saaraha Talabadani waxay kaa caawinaysaa inaad iska ilaaliso qayb leh inductance saxda ah ee soo noqnoqoshada hooseeya laakiin dabeecad liidata inta jeer ee beddelka dhabta ah. Tusaalooyinka wax ku oolka ah A 5 V ilaa 3.3 V buck beddele ee looxa kontoroolka yar ayaa laga yaabaa inuu isticmaalo koronto gashan is haysta. Haddii culeysku gaaro 2 A, waxaan xisaabin doonaa hadda ripple oo waxaan fiirin doonaa hadda meesha ugu sarreysa ka hor inta aan dooran qayb 2-A lagu qiimeeyay. Qiimayntaas ayaa laga yaabaa inay ka tagto wax faa'iido leh. Darawalka LED-ku waxa uu u baahan karaa qiime sare oo inductance ah iyo qiimayn hadda oo ku habboon culayska LED-ka iyo habka xakamaynta. DCR hoose waxay yarayn kartaa kulaylka, laakiin xirmadu waxay wali u baahan tahay meel sare oo ku filan si loo sii daayo kulaylkaas. Looxa dareemaha yar ayaa laga yaabaa inuu isticmaalo kuul ferrite ah gelinta sahayda iyo koronto gaar ah oo ku dhex jira nidaamiyaha. Ku-beddelka tusbaxa leh inductor random waxay bedeli kartaa jawaabta shaandhada waxayna abuuri kartaa dhibaato cusub oo buuq ah. Qalabka baabuurta ayaa laga yaabaa inuu isticmaalo inductor gaashaanka weyn oo leh heerkul aad u dheer. Xulashadu waa in ay la mid noqoto hadda ugu sarreysa beddelaha, heerkulka meelaynta, iyo baahida u-qalmitaanka alaabta. Khaladaadka xulashada caadiga ah waxaan inta badan arkaa dhibaatooyin isku mid ah inta lagu jiro dib u eegista hore ee naqshadeynta: - Doorashada qiimaha inductance oo kali ah - Isticmaalka celceliska hadda jira halkii aad ka heli lahayd hadda ugu sarreeya - Iska indho-tirka heerkulka - Daweynta suufka ferrite iyo inductors-ka qayb la mid ah - Xulashada xirmo yar oo aan hubin khasaaraha kulaylka - Naqshadeynta tixraaca iyada oo aan la hubin culeyska - Akhrinta qiimeynta hadda jirta - iyada oo aan dib u eegin qaybta tijaabada Qaabka dulqaadka ayaa sidoo kale mudan fiiro gaar ah. Beddelaha beddelka, inductor-ku waa inuu ku dhawaadaa noodhka beddelka iyo qaybaha awoodda ee la xidhiidha iyadoo loo eegayo hagidda qaabaynta soo saaraha. Raad-raacyada dhaadheer waxay ku daraan iska-caabbinta dulin iyo inductance, taas oo kordhin karta dhawaaqa iyo qaylada. ## Liiska hubinta fudud ee xulashada ka hor intaanan ansixin inductor, waxaan diiwaangeliyaa: - Inductance loo baahan yahay - Inductance-ga ugu yar iyo tan ugu badan - Voltaga soo saarida - Celceliska culeyska hadda - Hadda ugu sarreeya - hadda jira - inta jeer ee beddelka - Heerkulka ugu badan ee deegaanka - Kor u kaca heerkulka bartilmaameedka - Ugu badnaan DCR - Dheefta hadda ee heerkulka hawlgalka - Cabbirka xirmada - Gaashaan-dhis-qaboojin - qaab dhismeedka daboolan Beddelka la ansixiyay sidoo kale waxaan tijaabiyaa xadka, ma aha oo kaliya culeyska magaca. Beddeliyuhu waxa laga yaabaa inuu u ekaado mid deggan heerkulka qolka iyo culayska kala bar, ka dib wuxuu muujiyaa kulaylka xad-dhaafka ah ee ugu badnaan tanta iyo culays buuxa. ## Samaynta doorasho caqli badan 2024 Inductor-ka ugu fiican 2024 laguma qeexin hal darajo. Qaybta ku habboon waxay isku daraysaa waxqabadka korantada, dabeecadda kulaylka, ku habboonaanta farsamada, helitaanka sahayda, iyo macluumaadka xaashida xogta cad. Habka aan door biday waa mid fudud: ka bilow shuruudaha beddelka, xisaabi walaaca dhabta ah ee hadda jira, is barbar dhig dhowr xaashiyaha xogta soo saaraha, ka dibna ansixi qaybta la doortay ee PCB-ga dhabta ah. Inductor si fiican loo doortay waa in uu taageeraa hawlgalka xasiloon isaga oo aan abuurin kulayl ama buuq laga hortagi karo. Nambarka qaybtu waa qayb keliya oo ka mid ah go'aanka. Xaaladaha wareegga, qaabka, iyo habka tijaabada ayaa go'aaminaya in inductor-ka uu si fiican u qabto alaabta la dhammeeyey.

Doorashada inductor ee 2024 waxay dareemi kartaa adag tahay doorashada inta ka hartay wareegga korontada. Bogagga badeecada waxay taxayaan buuxinta hadda, RMS hadda, DCR, gaashaanka, dulqaadka, cabbirka, iyo qiimaynta heerkulka. Qaybtu waxay u ekaan kartaa mid ku habboon warqad, haddana kulushahay ama waxay abuurtaa buuq ka dib marka la rakibo. Caadi ahaan waxaan ku bilaabaa wareegga, ma aha magaca astaanta. Beddelaha 2, shabakad yar oo RF ah, iyo darawalka batari ku shaqeeya LED waxay u baahan yihiin noocyo kala duwan oo ah inductors. Qaabka saxda ah wuxuu ku xiran yahay hadda, inta jeer ee beddelka, booska guddiga, kulaylka, iyo heerka qaylada korantada ee naqshaddu ay aqbali karto. Moodooyinka hoose waa qoysas aad loo isticmaalo oo mudan in la hubiyo. Laguma kala darin sida liiska sare ee caalamiga ah. Mid kastaa wuxuu ku habboon yahay baahi naqshadeed oo kala duwan. Taxanaha Coilcraft XAL ee Qalabka Korontada Isafgaradka ah Taxanaha Coilcraft XAL waa doorasho la taaban karo oo loogu talagalay beddelayaasha DC-DC kuwaas oo u baahan koronto gashan oo xirmo yar ah. Qoyska waxaa ku jira dhowr raad-raacyo iyo qiyamka inductance. Noocyo badan ayaa loogu talagalay lacag, xoojin, iyo wareegyada tamarta beddelka kale. Dhismaha qaabaysan wuxuu kaa caawinayaa dhimista shucaaca birlabeedka marka la barbar dhigo qaybo furan oo furan, kuwaas oo caawin kara marka raadadka calaamadaha xasaasiga ah ay fariistaan ​​meel u dhow qaybta korontada. Waxaan u tixgelin lahaa taxanaha XAL ee: - 5 V ama 12 V bac beddelayaasha - Elektarooniga la qaadi karo - Qalabka ku shaqeeya baytari - Xadiidka korontada ee u dhow wareegyada maqalka ama isgaarsiinta - Naqshadaynta meesha bannaan ee boodhku ay xaddidan tahay Tusaalaha caadiga ah waa 12 V ilaa 5 V beddelaha oo keenaya qiyaastii 2 A. Nashqadeeyaha ayaa dooran kara qiime ku dhow 10 µH, laakiin qiimaha saxda ah, beddelka beddelka wuxuu ku xiran yahay habka beddelka. Qaabka la xushay waa inuu sidoo kale xajiyaa hadda ugu sarreeya, ma aha kaliya celceliska culeyska hadda. Qoyska XAL waxay leeyihiin kala duwanaansho badan, markaa magaca taxanaha oo keliya kuma filna. Hubi qaabka saxda ah ee qalooca buuxinta, iska caabinta DC, kor u kaca heerkulka, iyo wakhtiga la qiimeeyay ka hor inta aanad ku dhejin biilka alaabta. Bourns Taxanaha SRP ee Codsiyada Hadda Sare Bourns waxay bixisaa dhowr qoys oo koronto gashan oo hoos yimaada magaca SRP. Qaybahan waxaa badanaa loo tixgeliyaa wareegyada beddelka awoodda halkaasoo awoodda hadda jirta iyo wax iska caabbinta hooseeya. DCR hoose waxay yarayn kartaa luminta naxaasta. Taasi waxay gacan ka geysan kartaa hagaajinta waxtarka waxayna yareyn kartaa kulaylka, gaar ahaan marka beddelaha uu socdo muddo dheer. Cabbirka jirka oo weyn ayaa laga yaabaa inuu bixiyo maarayn wanaagsan oo hadda ah, laakiin sidoo kale waxay isticmaashaa meel bannaan oo looxa ah. Taxanaha SRP wuxuu ku haboonaan karaa: - Qaybaha awooda baabuurta - looxyada kantaroolka warshadaha - Qalabka maaraynta batteriga - FPGA iyo biraha korantada processor-ka - Beddelayaasha lacagta hadda jirta Tusaale ahaan, guddiga kontoroolka ayaa laga yaabaa inuu 24 V ka beddelo sahayda warshadaha ilaa 3.3 V oo loogu talagalay microcontroller iyo dhowr dareemayaal. Culaysku wuu kala duwanaan karaa laga bilaabo wakhtiga heeganka iftiinka ilaa kan ugu sarreeya marka relaysyada ama qaybaha isgaadhsiinta shaqeeyaan. Xaaladdan oo kale, waxaan baran lahaa profile load buuxa halkii aan dooran lahaa inductor ka caadiga ah ee hadda shaqeeya oo keliya. Xilligan ugu sarreeya wuxuu u riixi karaa xudunta xagga qoyaanka. Marka ay taasi dhacdo, inductance ayaa hoos u dhacda iyo qulqulka qulqulka ayaa kici kara. Natiijadu waxay noqon kartaa kulayl dheeri ah, qulqulka wax soo saarka, ama walbahaarka qalabka beddelka. ## Würth Elektronik WE-PD ee Nakhshad Awoodeed Guud Qoyska WE-PD ee ka socda Würth Elektronik waa ikhtiyaar la yaqaan oo loogu talagalay qaabaynta korontada. Waxaa ka mid ah noocyada gaashaanka leh iyo xulasho ballaaran oo ah inductance iyo qiimeynta hadda. Qoyskani waxa ay faa'iido yeelan karaan marka naqshadeeyaha uu rabo dhawr cabbir oo baakidh ah hal alaab-qeybiye. Taasi waxay fududeyn kartaa shaqada tusaalaha waxayna yareyn kartaa baahida loo qabo in la raadiyo khadadka alaabta ee badan oo aan xiriir la lahayn. Isticmaalka caadiga ah waxaa ka mid ah: - Bedelayaasha hoos u socda - Bedelayaasha kor u qaadaya - filtarrada wax soo gelinta iyo soo saarista - looxyada maamulka awooda - Nidaamyada isku xidhan Waxaan u arkaa qoyskan mid waxtar leh inta lagu jiro marxaladda tusaalaha. Naqshadu waxay ku bilaabmi kartaa inductor cabbir dhexdhexaad ah, ka dibna u guurto baakidh yar ka dib tijaabada kulaylka. Xogta xaashida ayaa sahlaysa in la is barbar dhigo qiimaynta hadda jirta, DCR, iyo cabbirrada qaybaha la xidhiidha. Tusaalaha tusaalaha ah wuxuu noqon karaa xadiidka gelinta 24 V kaas oo quudiya wareegga kontoroolka mootada 12 V. Haddii matoorku keeno meelaha ugu sarreeya ee hadda jira, inductor wuxuu u baahan yahay xad ku filan meelaha ugu sarreeya. Celceliska hadda waxa uu u ekaan karaa badbaado halka hadda ku meel gaadhka ahi uu wali keeno dhereg. ## Taxanaha Murata LQH ee Wareegyada yar yar ee DC-DC Taxanaha LQH Murata waxaa ka mid ah inductors-boorka silig is haysta ee wareegyada korantada leh oo xaddidan meel bannaan. Qaybahan waxaa inta badan laga helaa elaktrooniga la qaadi karo, looxyada kontoroolka yar yar, iyo korantada is haysta. Inductor yar ayaa kaa caawin kara yaraynta raad-reebka wareegga, laakiin cabbirka oo keliya waa in aanu hagi doorashada. Qaybaha yaryar waxay yeelan karaan iska caabin sare ama hoos u dhigida awoodda hadda. Isku-dheelitirnaanta saxda ah waxay ku xiran tahay culeyska hadda jira iyo xaaladaha kulaylka. Taxanaha LQH waxa laga yaabaa inuu ku habboonaado: - Alaabta yaryar ee baytariga - Qalab gacanta lagu qaato - noodhadhka dareemayaasha - Looxyada is haysta - Nidaamiyeyaasha hadda jira ee hooseeya ilaa dhexdhexaadka ah Ka soo qaad guddiga dareemayaasha inuu hal unug lithium-ion ah u beddelo 3.3 V moduleka wireless. Celceliska hadda waxa uu noqon karaa mid dhexdhexaad ah, halka dillaacyada gudbinta gaaban ay abuuraan baahi xooggan. Waxaan eegi lahaa hab-dhaqanka ugu sarreeya ee maamulaha oo aan barbardhigi lahaa xogta buuxda ee soo saaraha. Xiritaanka guddiga ayaa sidoo kale muhiim ah. Kiis yar oo balaastiig ah oo hawo yar leh ayaa laga yaabaa inay u ogolaato inductor-ku inuu ku shaqeeyo kulayl ka badan kan uu ku sameeyo sabuurada shaybaarka furan. Taxanaha TDK SPM ee Taxanaha Korantada iyo Xakamaynta Sawaxanka TDK ee taxanaha SPM waxa ku jira inductors koronto la qaabeeyey oo loogu talagalay beddelka codsiyada xakamaynta. Qoysku waxay daboolaan cabbirro kala duwan iyo kala duwanaansho hadda jira, taas oo ka dhigaysa mid ku habboon biraha korantada ee is haysta iyo naqshadaha beddelka ee baahida badan leh. Inductors la qaabeeyey waxay ku siin karaan xoog farsamo oo faa'iido leh iyo habdhaqanka birlabeedka la xakameeyey. Waxaa laga yaabaa inay ku habboon yihiin alaabada soo gaadhay gariir, sida qalabka elektiroonigga ah ama qalabka warshadaha. Waxaan dib u eegi lahaa taxanaha SPM ee: - Electronics Automotive - Xadiidka korantada Processor - Qalab ku shaqeeya baytari - Beddelayaasha is haysta - looxyada leh xadka qaabaynta adag Gudida processor-ku waxay soo saari kartaa isbeddello xawli ah marka CPU ama nidaamka wirelessku uu noqdo mid firfircoon. Inductor-ku waa inuu la shaqeeyaa wareegga koontaroolka beddelaha iyo shabakadda capacitor-ka wax soo saarka. Doorashada qiimaha iyada oo aan la hubin naqshadaynta tixraaca maamulaha waxay keeni kartaa dabeecad aan degganayn ama qulqulo xad dhaaf ah. Soo saaraha nidaamiyaha ee kala duwan ee inductor ee lagu taliyay waa bar bilow faa'iido leh. Intaa ka dib, waxaan is barbardhigayaa qaybta TDK ee DCR, saturation current, qiimaynta heerkulka, iyo cabbirka xirmada shuruudaha mashruuca. ## Sida aan u barbar dhigo Inductors Waxaan isticmaalaa jeeg gaaban ka hor inta aan ku darin inductor kasta naqshadeynta. ### 1. Aqoonso nooca wareegga Inductor Power, RF inductors, chokes-ga caadiga ah, iyo calaamadeeyayaasha lama beddeli karo. Beddelaha buck wuxuu caadiyan u baahan yahay koronto dhaliyaha qaadi kara hadda. Shabakadda u dhigma ee RF waxa laga yaabaa inay u baahato inductor yar oo soo noqnoqonaya oo leh soo noqnoqoshada is-xakamaynta. Mareegta caadiga ah waxay u adeegtaa ujeedo shaandhayn ka duwan. Doorashada qiimaha inductance kaliya waxay badanaa keentaa dhibaatooyin. ### 2. Hubi inta u dhaxaysa inductance xaashida xogta maamulaha sida caadiga ah waxay bixisaa kala duwanaansho la aqbali karo inductance. Joogitaanka xadkaas waxay ka caawisaa wareegga xakamaynta inuu u shaqeeyo sidii la filayay. Qiimaha sare wuxuu yareyn karaa qulqulka hadda jira, laakiin wuxuu kordhin karaa cabbirka, caabbinta, ama waqtiga jawaabta. Qiimaha hoose wuxuu yarayn karaa cabbirka, haddana waxa laga yaabaa inuu kor u qaado qulqulka iyo hadda ugu sarreeya. Qiimaha kama dambaysta ahi waa inuu u dhigmaa inta jeer ee beddelka, korantada wax gelinta, danabka wax soo saarka, wareegga shaqada, iyo baaxadda culeyska. ### 3. Celceliska hadda ka duwan kan hadda ugu sarreeya Tirooyinka hadda la qiimeeyay waxaa loo soo bandhigi karaa siyaabo kala duwan. Hal qiime ayaa laga yaabaa inuu tixraaco kor u kaca heerkulka, halka mid kalena uu tilmaamayo luminta inductance ee ka timaadda saturation xudunta u ah. Labadaba waan hubiyaa. Beddelaha leh 2 A, soo saaraha lagu qiimeeyay 2 A waxa laga yaabaa in aanu ku siin xad shaqo oo ku filan haddii ripple current iyo load transient ay riixaan heerka ugu sarreeya ee hadda. Naqshadu waxay u baahan tahay aragti cad: - Celceliska hadda - Ripple hadda - Hadda ugu sarreysa - Heerkulka sare u kaca - dabeecadda dheriga ### 4. Is barbar dhig DCR DCR waa caabbinta dabaysha. Waxay saamaysaa lumitaanka wareegga iyo kulaylka. Qiyaasta fudud waxay isticmaashaa: Khasaaraha tamarta = hadda² × DCR Marka 2 A, inductor leh 50 mΩ ee DCR wuxuu ka saaraa qiyaastii 0.2 W iska caabbinta dabaysha oo keliya. Khasaaraha asaasiga ah iyo ilaha kulaylka ee u dhow ayaa ku daraya tiradaas. Xisaabintani ma beddeleyso tijaabada kulaylka, laakiin waxay kaa caawinaysaa in goor hore laga saaro qaybaha aan ku habboonayn. ### 5. Dib u eeg heerkulka heerkulka Inductor-ku waxa laga yaabaa inuu fadhiisto meel u dhaw batteriga IC, MOSFET, ama batteriga diiran. Heerkulka ku hareeraysan wuxuu bedeli karaa waxqabadkiisa. Waxaan hubiyaa: - Heerkulka shaqaynayo - Heerkulka oo kor u kaca marka la qiimeeyo hadda - Macluumad-xumida - Habdhaqanka walxaha muhiimka ah - PCB naxaasta ee lagu isticmaalo xaaladaha tijaabada Qiimaynta hadda ee xaashida xogta waxay ku salaysnaan kartaa qaabaynta guddiga gaarka ah. Looxaagu waxa laga yaabaa inuu si aan waxtar lahayn u saaro kulaylka. ### 6. Tixgeli EMI iyo meelaynta Inductor gaashaanka leh ayaa yarayn kara soo-gaadhista magnetic field, laakiin ma beddelo qaabka wanaagsan. Si tartiib ah u dhig wareegga beddelka ee hadda-sare. Dhig inductor meel u dhow habeeyaha iyo gelinta ama wax soo saarka capacitors sida ku cad qaabka tixraaca. Ka fogow inaad ku daadiso raadadka analoogga ee xasaasiga ah oo ku ag yaal marinka beddelka. Naqshadeeye ayaa laga yaabaa in uu doorto inductor ku haboon oo uu wali arko buuqa sababtoo ah wareegga hadda aad ayuu u weyn yahay. ## Inductor kee baa mudan in la iibsado? Beddelaha buck-ka kooban, waxaan is barbar dhigi doonaa Coilcraft XAL, Würth WE-PD, TDK SPM, iyo moodooyinka Murata LQH ee ku habboon. Qalabka hadda jira, Bourns SRP iyo qoysaska TDK ee waaweyn ama Coilcraft ayaa laga yaabaa inay bixiyaan ikhtiyaarro kuleyl ah oo faa'iido badan. Badeecada batari yar, Murata LQH ama qaabka Coilcraft is haysta ayaa laga yaabaa inay badbaadiyaan meel bannaan, waase haddii xadka hadda iyo heerkulka ku habboon yahay wareegga. Go'aanka iibsigu waa inuu sidoo kale ku jiraa xasilloonida saadka, helitaanka xirmada, macluumaadka meertada nolosha, iyo ilo labaad oo la ansixiyay. Qayb si fiican u shaqeysa laakiin adkaata in laga helo waxay abuuri kartaa dhibaato inta lagu jiro qorsheynta wax soo saarka. Tusaalaha Xulashada Dhabta ah Ka soo qaad in aan naqshadeynayo 12 V ilaa 5 V, 2 Beddelaha baarka ah ee inta jeer ee beddelka ah 500 kHz. Waxaan soo ururin lahaa: - Kala duwanaanshaha korantada wax-soo-saarka - Korontada wax-soo-saarka - Xamuulka ugu sarreeya ee hadda - Qiyaasta doogga hadda - beddelka-ku-tallaalidda inductance-la oggol yahay dhererka guddiga - Heerkulka ugu sarreeya - Xadka buuqa Haddii maamuluhu soo jeediyo inductor 10 µH, waxaan is barbar dhigi doonaa dhowr qaybood oo 10 µH ah intii aan dooran lahaa natiijada raadinta ugu horreysa. Waxaan dib u eegi lahaa wakhtiga ugu sarreeya, DCR, cabbirka, gaashaanka, iyo xaaladaha tijaabada soo saaraha. Tusaalaha ayaa markaa heli doona tijaabada kulaylka iyo qulqulka leh culeys fudud, culeys caadi ah, iyo culeyska ugu sarreeya ee la filayo. Waxa kale oo aan tijaabin lahaa isbeddelada korantada iyo tillaabooyinka culeyska degdegga ah. Qayb u muuqata ku habboon heerkulka qolka ayaa laga yaabaa inay si kala duwan ugu dhaqmi karto gudaha alaabta xiran. ## Tusmada Iibka kama dambaysta ah Ma jiro hal inductor oo ku habboon naqshad kasta 2024. Coilcraft XAL, Bourns SRP, Würth WE-PD, Murata LQH, iyo TDK SPM waa qoysas faa'iido leh in la is barbar dhigo, iyadoo mid walba uu u adeegayo cabbir kala duwan, hadda, iyo baahiyaha kulaylka. Habka aan door bidayo waa mid sahlan: xaqiiji baaxadda inductance-ka maamulaha, xisaabi wakhtiga ugu sarreeya, barbar dhig DCR, hubi dabeecadda heerkulka, oo tijaabi PCB-ga dhabta ah. Sumcadda calaamaddu waxay yarayn kartaa raadinta, laakiin xaashida xogta iyo xaaladaha wareegga ayaa go'aaminaya in qaybta ay leedahay naqshadeynta.

Doorashada inductor waxay dareemi kartaa fudud ilaa wareeggu bilaabo kululaynta, soo saarista buuqa, ama ku guuldareysiga culeyska. Qiimaha qaybta ku daabacan waa hal qayb oo kaliya oo go'aanka ah. Qiimaynta hadda jirta, habdhaqanka dheregista, iska caabinta, cabbirka xirmada, gaashaanka, iyo inta jeer ee hawlgalka ayaa dhamaantood saameeya sida qaybtu u shaqeyso. Caadi ahaan waxaan ku bilaabaa wareegga halkii aan ka ahaan lahaa liiska alaabta. Soo-saare ku habboon waa inuu u dhigmaa beddelka topology-ga, baaxadda culeyska, inta jeer ee beddelka, booska guddiga, iyo xadka kulaylka. ## Waxa aan hubiyo ka hor intaanan dooranin Inductor ### 1. Qiimaha soojiidashada Qiimaha inductance wuxuu saameeyaa qulqulka hadda, jawaabta ku meel gaadhka ah, iyo xasilloonida beddelka. Beddelaha buck waxa laga yaabaa inuu isticmaalo inductor ka dhawr microhenries ilaa dhawr iyo toban microhenries. Qiimaha saxda ah wuxuu ku xiran yahay: - Voltage Input - Volt Output - Inta jeer ee beddelka - Culayska ugu badan ee hadda - La oggol yahay ripple current - Habka xakamaynta beddelka Qiimaha aad u yar wuxuu abuuri karaa qulqulo sare oo hadda ah iyo buuq dheeraad ah. Qiimaha aad u weyn ayaa laga yaabaa inuu hoos u dhigo jawaabta hadda oo u baahan qayb weyn oo qaali ah. Anigu kama dooran qiimaha shaxda guud oo keliya. Waxaan isbarbar dhigayaa kala duwanaanshaha lagu taliyey ee xaashida xogta maamulaha iyo xaaladaha dhabta ah ee hawlgalka. ### 2. Saturation current Saturation current waa mid ka mid ah tilmaamaha ugu muhiimsan ee soo saareyaasha korantada. Marka uu hadda kor u kaco, xudunta birlabku waxay lumin kartaa qayb ka mid ah awoodda ay u leedahay inay ku kaydiso tamarta. Inductance ayaa markaa hoos u dhacda. Qaybtu waxa laga yaabaa inay weli u ekaato mid la aqbali karo marka la eego tijaabada iska caabinta aasaasiga ah, haddana beddeliyuhu wuxuu muujin karaa doog sare, danab wax soo saar aan degganayn, ama kulayl xad dhaaf ah. Naqshad wax ku ool ah waa in la isbarbar dhigaa: - Dhaqdhaqaaqa caadiga ah ee hadda - Peak inductor current - Load transient current - Xaaladda tijaabada saturation-hadda ee soo saaraha noocyada kala duwan ayaa laga yaabaa inay qeexaan saturation current oo leh xaddidaad-dhicis kala duwan, sida 10%, 20%, ama 30% hoos u dhac. Tirooyinkani maaha kuwo si toos ah la isu beddeli karo. Naqshad si joogto ah u gaadha hadda culayska sareeyo, waxaan doorbidayaa inductor leh xad ku filan oo ka sarreeya wakhtiga ugu sarreeya ee la xisaabiyay. ### 3. Heerkulka sare u kaca Awoodda la qiimeeyay had iyo jeer maaha qaybta hadda jirta ee qaybtu ay qaadi karto qaab kasta. Luminta naxaasta waxay ka timaadaa iska caabinta DC ee dabaysha. Khasaaraha asaasiga ahi wuxuu kordhiyaa soo noqnoqoshada iyo qulqulka hadda. Labada saameynba waxay kor u qaadaan heerkulka. Su'aalaha faa'iidada leh waa: - Waa maxay heerkulka hadda la qiimeeyay ee kor u kaca heerkulka la sheegay? - Imtixaanka ma lagu sameeyay looxa qiimaynta yar mise meel naxaas ah oo wayn? - Qaybaha u dhow ma ku dari doonaan kulayl? - Xeradu ma xaddidaa socodka hawada? Inductor-ka is haysta waxa laga yaabaa in uu wakhtiga loo baahan yahay ku dul qaado looxa tijaabada laakiin waxa uu aad ugu kululaadaa gudaha badeecada xidhan. Had iyo jeer waxaan fiiriyaa qalooca-kor u kaca heerkulka marka naqshadu ku shaqeyso meel u dhow xadka hadda. ### 4. Iska caabbinta DC DCR-da hoose waxay caawisaa dhimista lumitaanka conduction-ka, taas oo khusaysa badeecadaha batteriga, wareegyada korantada USB, darawallada mootada, iyo codsiyada kale ee shaqeeya muddo dheer. Ganacsiga-off waa cabbirka jirka. Dabaysha weyni waxay badanaa bixisaa iska caabin hoose iyo fidinta kulaylka wanaagsan, halka xirmo yar ay badbaadin karto booska guddiga. Beddelaha 5 V ilaa 3.3 V buck ka keenaya 2 A, inductor leh 40 mΩ DCR ayaa luminaya awood ka yar kan leh 120 mΩ DCR. Farqiga ayaa laga yaabaa inuu u ekaado mid yar oo warqad ah, laakiin wuxuu noqdaa mid muuqda inta lagu jiro hawlgalka joogtada ah. ### 5. Gaashaanka iyo buuqa Inductor-ka korantada ee gaashaanka leh ayaa badiyaa ku hayaa in badan oo ka mid ah aaggiisa magnetka gudaha qaybta. Tani waxay kaa caawin kartaa yaraynta faragelinta u dhow raadadka calaamadaha xasaasiga ah, wareegyada wireless, waddooyinka maqalka, iyo dareemayaasha. Waxaan aad ugu fiirsadaa gaashaanka marka: - Inductor-ku uu fadhiyo anteeno agteeda - Boodhka waxa ku jira cod-weyneeye-Alaabtu waxa ay leedahay kamarad ama interface xawaare sare leh - Dareemka sanqadha hoose waxa uu la wadaagaa PCB isku mid ah - Beddeluhu waxa uu ku xidhaa inta jeer ee badan Gaashaantu kama saarayso dhibaato kasta oo EMI ah. Qaab-dhismeedka, aagga-loop-ka, meelaynta capacitor, iyo kontoroolka-wareejinta weli waa muhiim. ## Qoysaska Inductor ee mudan in la hubiyo 2024 Qoysaska soo socda ayaa si weyn loogu isticmaalaa beddelka awoodda waxayna ku habboon yihiin meelaha laga bilaabo isbarbardhigga naqshadeynta. Qaybta saxda ah waxay weli ku xiran tahay qiimaha saxda ah, xirmada, hadda, iyo shuruudaha heerkulka. ### Würth Elektronik WE-PD iyo taxanaha WE-HCI Würth waxay siisaa qoysas badan oo koronto ah oo loogu talagalay beddelayaasha DC-DC. Kala duwanaanshaha WE-PD waxay faa'iido u leedahay codsiyada korantada gaashaman ee caadiga ah, halka qaybaha WE-HCI loogu talagalay maaraynta sare ee hadda ee naqshadaha is haysta. Waxaan is barbardhigi lahaa: - Dulqaadashada Inductance - Saturation current - DCR - Height - Heerkulka-kaca Qiimaynta Qaybahan waxaa badanaa la tixgeliyaa marka nakhshaduhu u baahan yihiin dheelitirka u dhexeeya aagga guddiga iyo awoodda hadda. ### Coilcraft XAL taxanaha Coilcraft ee qoysaska XAL waxaa ku jira inductors koronto la qaabeeyey oo leh ikhtiyaaro iska caabin hoose ah iyo cabbirro kala duwan. Waxay ku habboon yihiin: - Beddelayaasha Buck - Beddelayaasha kor u qaadaya - FPGA iyo biraha korantada processor - Qalabka ku shaqeeya baytariga - Nidaamiyeyaasha goobta-loadka Dhismaha qaabaysan wuxuu kaa caawin karaa xoogga farsamada iyo dabeecadda dhawaaqa, laakiin weli waxaan xaqiijinayaa qaab-dhismeedka mawjada beddelka ee looxa dhammeeyey. Isbarbardhigga xaashida xog-ururinta ma beddeli karo tijaabada kuleyliyaha iyo ripple- hadda. ### Murata taxanaha LQH Murata waxay siisaa inductors is haysta oo loogu talagalay wareegyada korantada yar yar iyo aaladaha la qaadi karo. Qaybaha LQH qaarkood waxay ku habboon yihiin maamulayaasha hoose ee hadda jira, halka noocyada kale ay taageerayaan codsiyada awood badan leh. Waxaan si taxadar leh u eegaa hadda la qiimeeyay sababtoo ah qaybo isku mid ah ayaa laga yaabaa inay leeyihiin xadad kulayl oo kala duwan. Xirmo yar ayaa soo jiidan karta naqshada moobilka, haddana kor u kaca heerkulka ayaa laga yaabaa inuu ka tago xad yar. ### Waxay soo bandhigtaa taxanaha SRP Bours Inductors SRP waxay dabooshaa gaashaanka iyo fursadaha hadda-sare ee beddelka maamulayaasha, elektiroonigga baabuurta, iyo qalabka warshadaha. Kala duwanaanshaha SRP waa mid faa'iido leh marka nashqaduhu u baahan yahay: - Qaab dhismeed qaabaysan ama gaashaan leh - DCR hoose - Awood sare oo hadda ah - Xulashada darajada baabuurta ee lambarrada qaybta ku habboon ereyga "baabuur" waa inaan loola dhaqmin sidii buste oggolaanshaha deegaan kasta oo baabuur. Waxaan hubiyaa aqoonta saxda ah, kala duwanaanshaha heerkulka, xogta gariirka, iyo faahfaahinta shahaadaynta qaybta la doortay. ### TDK SPM taxanaha TDK ee qoysaska SPM waxa ku jira inductors koronto-isku-dhafan oo loogu talagalay sahayda korantada ee is haysta iyo biraha processor-ka. Qaybahani waxay ku siin karaan wax-ka-qabashada hadda xooggan ee raad-raacyo yaryar. Qalabkooda birlabeedka iyo dhismahooda waxay saameeyaan luminta, sawaxanka la maqli karo, iyo waxqabadka soo noqnoqda ee sarreeya. Waxaan is barbardhigayaa xaaladaha tijaabada soo saaraha iyo beddelaha inta jeer ee dhabta ah ka hor inta aan go'aan gaarin. ## Habka Xulashada Waxqabadka ### Tillaabada 1: Xisaabi wakhtiga ugu sarreeya ee beddelaha buck-ka, inductor-ka ugu sarreeya hadda waa qiyaas ahaan: ** Hadda ugu sarreysa = hadda la shubo + kala badh ka mid ah hadda ripple** Natiijada saxda ahi waxay ku xidhan tahay naqshadeeyaha beddelka iyo qaabka hawlgalka. Isticmaal isla'egyada soo saaraha nidaamiyaha marka la heli karo. Ha u cabbirin qaybta kaliya celceliska culeyska hadda. Beddelaha keena 3 A waxa laga yaabaa inuu soo saaro qulqulka ugu sarreeya inta lagu jiro bilowga ama tallaabada rarka. ### Tillaabada 2: Qiyaas Ripple-ka hadda socda ee Ripple wuxuu saameeyaa soosaarka doogga, luminta xudunta ah, iyo qaylada korantada. Bartilmaameedka naqshadeynta guud wuxuu dhigayaa qulqulka hadda jira ilaa 20% ilaa 40% ee culeyska ugu badan ee hadda jira, laakiin baaxadda ku habboon waxay kuxirantahay beddelaha iyo wareegga koontaroolka. Bartilmaameedka hoose wuxuu u baahan karaa inductor weyn. Bartilmaameedka sare ayaa laga yaabaa inuu yareeyo xajmiga iyadoo kordhinaysa cadaadiska. ### Tilaabada 3: Hubi buuxinta qaabka waveformka dhabta ah Is barbar dhig wakhtiga ugu sarreeya ee la xisaabiyay iyo qalooca saturation, ma aha oo kaliya ciwaanka qiimaha hadda. Haddii qaabka mowjadda hadda jira uu yahay mid aan sinnayn ama ay ku jiraan meelaha ugu sarreeya, ka tag xad la taaban karo. Beddeliyuhu waxa kale oo uu ku shaqayn karaa danab gelin kala duwan, kii ugu xumaa waxa laga yaabaa in uu ku dhaco danabka wax-gelinta ugu hooseeya ama culayska ugu sarreeya. ### Tallaabada 4: Ka hubi kulaylka PCB-ga dhabta ah Dooro qayb musharrax ah, dhig meel u dhow qaybaha beddelka ee loogu talagalay, oo cabbir heerkulka inta lagu jiro hawlgalka joogtada ah. Waxaan isticmaalaa heerkulbeeg ama kamarad infrared ah oo si habboon loo cabbiray. Akhrinta infrared-ka waxaa saameyn ku yeelan kara dhammeynta dusha sare ee qaybta iyo qiiqa, sidaas darteed waxaan iska ilaalinayaa in aan hal akhriyo degdeg ah u daawado natiijada kulaylka oo dhammaystiran. ### Talaabada 5: Dib u eeg qaabka loo qaabeeyey Inductor-ku waa in uu u dhawaadaa hagaha beddelka iyo wax-soo-saarka sida loogu baahan yahay qaabka tixraaca. Raad-raacyada dhaadheer waxay ku daraan inductance parasitic. Waxay kordhin karaan dhawaaqa iyo dhawaaqa shucaaca xitaa marka inductor-ka la doortay uu leeyahay qiimeyn koronto oo ku habboon. Ka dhig mid is haysta ee hadda-sare. Kala sooc raadadka calaamada xasaasiga ah ee ka soo baxa noodhka beddelka. Haddii alaabta ay ku jirto raadiyaha ama qaybta maqalka, tijaabi guddiga dhamaystiran halkii aad ka xukumi lahayd EMI xaashida xogta oo keliya. Tusaalaha Nakhshad Dhabta Ah Waxaan mar dib u eegay beddele is haysta 12 V ilaa 5 V oo loogu talagalay 2 A. Xulashada asalka ah waxay buuxisay shuruudihii inductance-ka magac-u-yaalka ah, laakiin DCR-keedu aad buu u sarreeyay. Intii lagu jiray tijaabada culeyska dheer, inductor-ka ayaa noqday mid aad uga diiran qaybaha ku xeeran. Qaybta beddelka leh ee la mid ah inductance magac ahaan waxay bixisay DCR hoose iyo qiimayn sare oo hadda jirta. Guddigu wuxuu ku orday qaboojiye, laakiin kooxdu waxay wali ahayd inay hubiso raadadka, dhererka, goobaha magdhowga, iyo habdhaqanka EMI. Isbeddelku wuu shaqeeyay sababtoo ah wareegga ayaa dib loo eegay nidaam dhammaystiran, maaha sababtoo ah hal qeexid ayaa u muuqday mid ka sii fiican. Mashruuc kala duwan ayaa loo adeegsaday inductor yar oo gashan meel u dhow wareegga maqalka. Beddeliyuhu waxa uu soo saaray sawaxan la maqli karo oo culays yar saaran yahay. Dhibaatadu waxay ku lug lahayd habka garaacista garaaca wadnaha ee maamulaha iyo habdhaqanka farsamada ee qaybta la doortay. Beddelka qaabka hawlgalka iyo tijaabinta inductor kale ayaa hoos u dhigtay arrinta si wax ku ool ah marka loo eego si fudud oo loo dooranayo qiimaha inductance weyn. ## Khaladaadka Xulashada Guud ### Doorashada inductance oo keliya Laba 10 µH inductors waxay yeelan karaan hadda saturation oo aad u kala duwan, cabbirka, iyo waxqabadka heerkulka. ### Kalsoonida wakhtiga la qiimeeyay iyada oo aan la hubin xaaladaha Qiimaynta hadda waxa laga yaabaa in ay ku salaysan tahay heerkul gaar ah oo kor u kaca iyo qaabka PCB. Lambarku waxa laga yaabaa in aanu u matalin natiijo isku mid ah alaabtaada. ### Iska indha-tirka dulqaadka 20% dulqaadka dareen-celinta waxay saamayn kartaa habdhaqanka hadda socda iyo beddelka. Hubi inductance ugu yar marka nakhshad uu leeyahay baaxad shaqo oo cidhiidhi ah. ### Isticmaalka qayb aan gabbasho lahayn oo u dhow wareegyada xasaasiga ah Wareeggu waxa laga yaabaa inuu ka gudbo tijaabada awoodda aasaasiga ah oo wali waxay abuurtaa faragelin qaybaha maqalka, raadiyaha, ama dareemayaasha. ### Beddelida qayb iyada oo aan la hubin magdhowga Qaar ka mid ah xeeriyeyaasha waxay ku xiran yihiin qayb inductance gaar ah iyo habdhaqanka wax-soo-saarka. Induction cusub ayaa bedeli kara jawaabta xakamaynta-loop-ka. ## Habka Liiskayga Kooban Markaan isbarbar dhigo xulashooyinka soosaarayaasha hormuudka ah ee buugaagta 2024, waxaan abuuraa miis yar oo leh tiirarkan: - Inductance at current current - Ugu badnaan joogto ah hadda - Saturation current - DCR - Heerkulka sare u kaca - Cabbirka xidhmada - Gaashaanka ama dhismo aan gaashaan lahayn - Heerkulka la qiimeeyay - Helitaanka alaab-qeybiye Waxaan markaa isbarbar dhigayaa buuqa, raadadka, iyo helitaanka. Habkani wuxuu ilaalinayaa xulashada ku xidhan wareegga halkii calaamad caan ah. Inductor-ka saxda ahi had iyo jeer maaha qaybta ugu yar ama kan leh lambarka hadda ugu sarreeya. Waxaan raadiyaa inductance xasiloon oo culeyska saaran, kulayl la maamuli karo, iska caabin la aqbali karo, iyo xirmo ku habboon qaabka. Isbarbardhigga taxaddarka leh ee xaashida xogta, naqshadda beddelka, iyo PCB-ga la dhammeeyey waxay ku siinaysaa natiijo la isku halleyn karo oo ka badan ka xulashada liiska "ugu sarreeya" oo keliya. Waanu soo dhawaynaynaa su'aalahaaga: amy.wu@ihuagroup.com/WhatsApp +8613612662976.
